Стоимость производства:
от 150 000 руб.
Среда:
Попутный нефтяной газГазосепараторы предназначены для очистки природного газа от различных примесей, попадающих в него во время добычи или при перевозке. Это устройство служит для отделения конденсата (мельчайших капель) и жидких углеродов, снижающих качество изначального материала. Аппараты широко применяются для осуществления процессов переработки и утилизации удаленных частиц. Системы также обеспечивают безопасность естественного газа в ходе транспортировки. Качественный газосепаратор должен выполнять ряд обязательных функций:

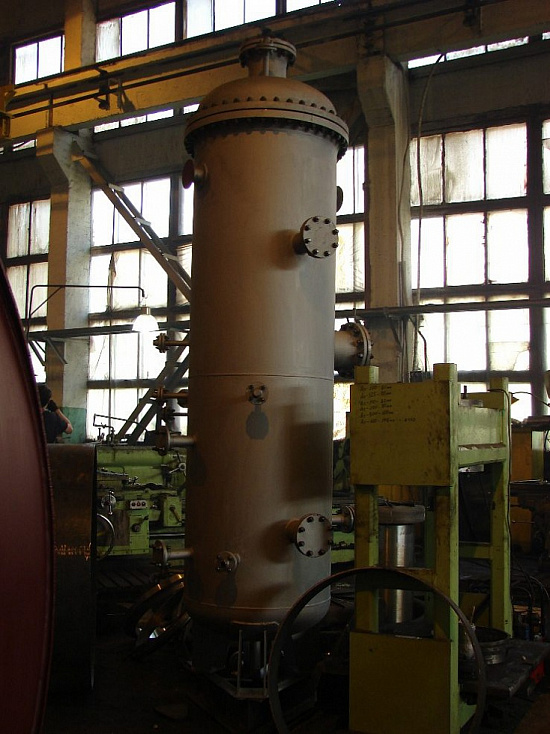

ООО Химмаш изготавливает вертикальные газовые сепараторы в соответствии с необходимыми требованиями ТУ 3683-039-00220322-2009. Устройства отечественного производства отвечают ОСТ26-02-2059-79.
Устройство изготавливается из углеродной или легированной стали. Движение газа в сепараторе (обычно агрегат имеет цилиндрическую форму) осуществляется при помощи тангенциального ввода и конструкции змеевика, находящегося внутри. Различают несколько видов газосепараторов: вертикальные, горизонтальные, сферические, сетчатые. Техника разделяется на двух- и трехфазную. Также газовые сепараторы отличаются исходя из давления.
Цилиндрический сетчатый газосепаратор с фланцем, диаметр которого варьируется между 600 и 800 мм, является оптимальным для эксплуатации при газовом давлении 1,6-6.4 МПа. Цилиндрический газовый сепаратор с корпусным фланцем большего размера (1200, 1600, 2000 мм) предназначает для работ при давлении газа 0,6-4 МПа. Оборудование, обладающее рабочим давлением свыше 6,3 МПа, обеспечивает предыдущую очистку газа. Завершающая процедура по очищению проходит при помощи газосепараторов 2-ой степени – под более высоким давлением – до 8,8 МПа.
Область применения газосепараторов достаточно широка. Устройства используют в нефтедобывающей промышленности, при добыче нефтяного газа. Газовые сепараторы являются неотъемлемой техникой заводов по переработке нефти, выполняют важную роль в поземных хранилищах газа. Аппарат необходим и для подготовки газа перед транспортировкой его по магистральным трубопроводным системам. Такое техническое оснащение устанавливается во всех климатических зонах.

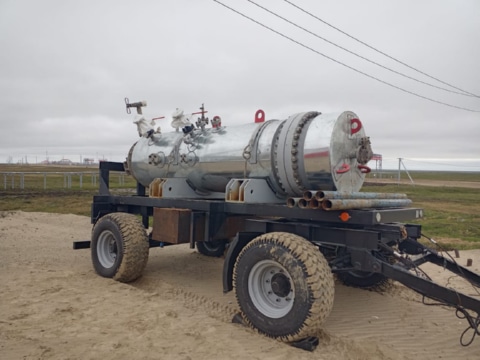

Поставка газосепарторов ГС в г. Астрахань осуществляется из Пензы
Газосепараторы первого типа имеют производительность до 0,95 млн кубометров в сутки. Вертикальный газовый сепаратор второго типа обеспечивает очистку 5,6 млн кубометров за тот же период времени. Газосепаратор гс 1 сохраняет работоспособность в широком диапазоне температур – от минус 30?С до +100?С. Отечественные газосепараторы устанавливаются в географических зонах Российской Федерации с первой по пятую. Допускаемая сейсмичность – до 9 баллов включительно. Вертикальный газовый сепаратор может работать и в условиях Крайнего Севера. В этом случае газосепараторы оснащаются специальным подогревателем.
Параметры и размеры газосепараторов типа 1
Диаметр внутренний | Давление условное МПа (кгс/см2) | Объем, м3 | Поверхность нагрева, м2 | H | H1 | h | h1 | D1 | D | Масса, кг не более | |
Рабочий | Номинальный | ||||||||||
D6 | PУ | V | V1 | F | |||||||
600 | 2,5(25) 4,0(40) 6,3(63) | 0,27 | 0,80 | 0,80 | 2200 | 3350 3415 3510 | 390 394 400 | 450 | 520 | 19 | 850 1150 1600 |
800 | 1,6(16) 2,5(25) 4,0(40) 6,3(63) | 0,50 | 1,60 | 1,18 | 2500 | 3745 3735 3865 4050 | 470 473 795 505 | 500 | 720 | 24 | 1150 1300 1900 3000 |
Параметры и размеры газосепараторов типа 2
Диаметр внутренний | Давление
условное МПа (кгс/см2) | Объем, м3 | Поверхность
нагрева, м2 | H | H1 | h | h1 | D1 | D | Масса, кг
не более | |
Рабочий | Номинальный | ||||||||||
D6 | PУ | V | V1 | F | |||||||
1200 | 1,0(10)
1,6(16) 2,5(25) 4,0(40) 6,3(63) 8,0 (80) | 1,3 | 4,0 | 1,4 | 3400 | 4510
4550 4630 4710 4820 4950 | 555
570 575 600 610 640 | 510
530 590 620 635 670 | 1100 | 1900 2200 2850 3400 5200 7250 | |
1600 | 0,6(6)
1,0(10) 1,6(16) | 2,5 | 8,0 | 2,0 | 3800 | 5150
5180 5260 | 655
670 670 | 635
355 735 | 2850 3100 3400 | ||
2,5(25)
4,0(40) 6,3(63) 8,0 (80) | 2,5 | 8,0 | 2,0 | 3800 | 5350
5450 5710 5900 | 700
705 740 780 | 765
775 965 1010 | 1410 | 35 | 4750
6300 10000 13400 | |
2000 | 1,0(10)
1,6(16) 2,5(25) 4,0(40) 6,3(63) 8,0 (80) | 4,2 | 16,0 | 3,0 | 4500 | 6260
6290 6410 6560 6920 7100 | 770
800 805 835 870 900 | 910
935 945 980 1225 1255 | 1810 | 42 | 4950
6100 8100 11900 17400 23600 |
Материальное исполнение основных элементов газосепараторов
Наименование сборочных единиц и деталей | Исполнение по материалам | ||
1 | 2 | ||
Средняя температура холодной пятидневки, К (°С)*1 | |||
до 233 (минус 40) | ниже 233 (минус 40)
до 213 (минус 60) | ||
Марка стали, обозначение стандарта | |||
Корпус днища | 16ГС ГОСТ 5520-79 | 09Г2С ГОСТ 5520-79 | |
Внутренние устройства из листовой стали и уголкового проката | ВСст3пс2 ГОСТ 380-71 *2 | 09Г2С ГОСТ 5520-79 | |
Сетчатый рукав *3 | 12Х18Н1ОТ ГОСТ 5632-72 | ||
Трубы | сливные, штуцеров, подогревателя | 20 ГОСТ 1060-74 | 10Г2 ГОСТ 4543-71 |
Крепеж внутренних устройств | привариваемый | 08Х13 ГОСТ 5632-72 | |
не привариваемый | 12Х13 ГОСТ 5632-72 | ||
Заглушки, ответные фланцы с резьбой | 20 ГОСТ 1050-74 *2 | 10Г2 ГОСТ 4543-71 *2 |
*1 минимальная допустимая температура стенки газосепараторов, находящихся под давлением:
исполнение 1 – 233 К (- 40 °С), исполнение 2 – 213 К (- 60 °С).
*2 допускается применение других марок сталей с пределами применения по ОСТ 26-291-71.
*3 сетчатый рукав насадок и коагуляторов по ТУ 14-4-681-76, ТУ 26-02-354-76.
Пример условного обозначения газосепаратора сетчатого типа I на условное давление 6,4 МПа (64 кгс/см2), O 800 мм, материального исполнения 1:
ГС 1-6, 4-800-1 ОСТ 26-02-2059-79
Обозначение того же газосепаратора в случае его термообработки по условиям коррозионного растрескивания:
ГС 1-6, 4-800-1-Т ОСТ 26-02-2059-79
Обозначение того же газосепаратора, подлежащего теплоизоляции:
ГС 1-6, 4-800-1-И ОСТ 26-02-2059-79
Обозначение того же газосепаратора в случае его термообработки и теплоизоляции:
ГС 1-6, 4-800-1-Т-И ОСТ 26-02-2059-79

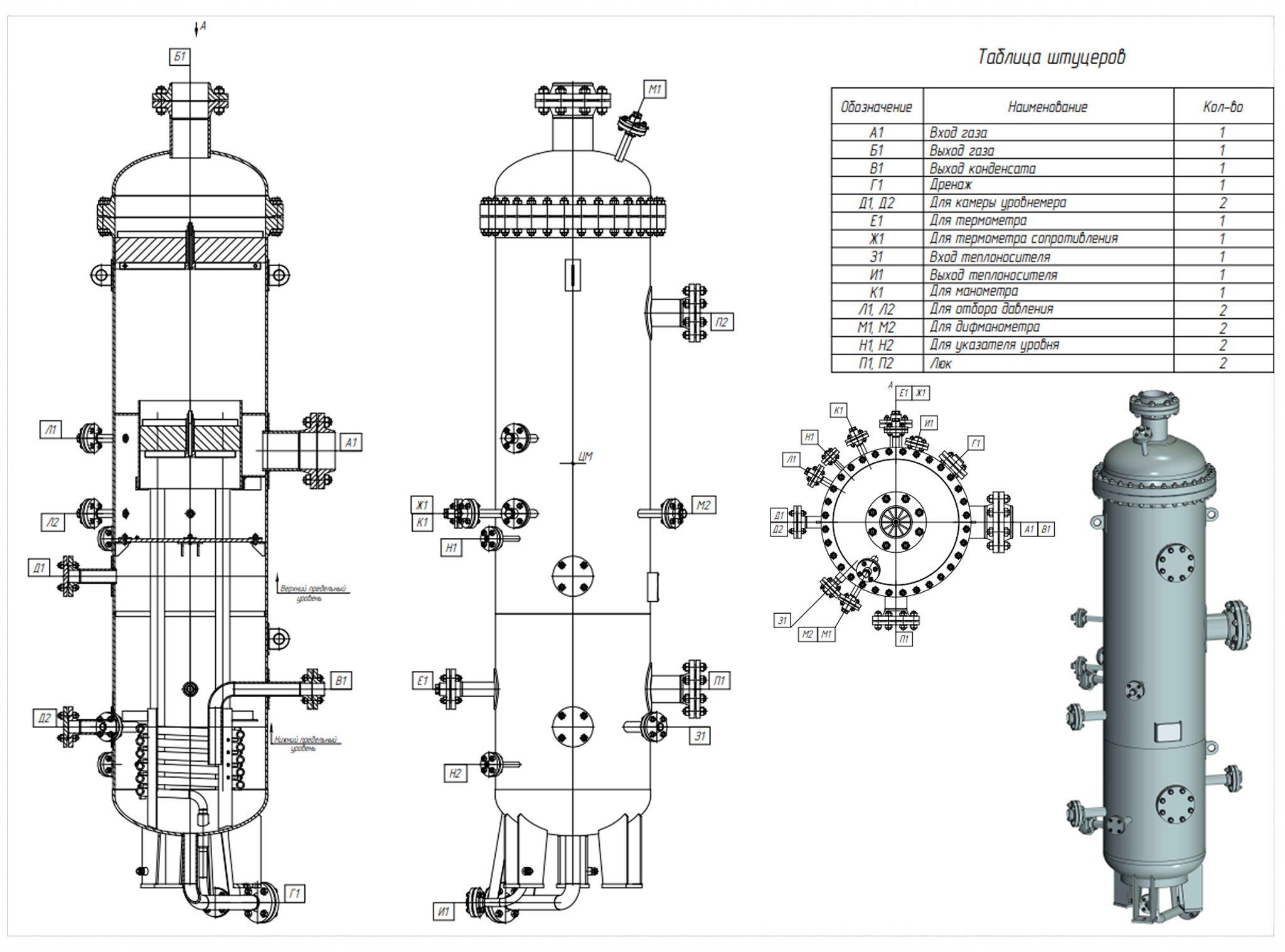

Назначение и условные проходы штуцеров и люков газосепараторов типа 1, 2
тр внутренний
газосепаратора | D6 | 600 | 800 | 1200 | 1600 | 2000 | ||||||||
Давление условное
газосепаратора, штуцеров и люка, МПа (кгс/см2) | Py | 2,5(25) | 4,0(40)
6,3(63) | 1,6(16) | 2,5(25)
4,0(40) 6,3(63) | 1,0(10) | 1,6(16)
2,5(25) 4,0(40) | 0,6(6) | 1,0(10)
1,6(16) 2,5(25) 4,0(40) | 1,0(10) | 1,6(16)
2,5(25) 4,0(40) | |||
Обозначение и назначение | А | Вход газа | Проход
условный | Dy | 150 | 100 | 200 | 150 | 250 | 200 | 350 | 250 | 400 | 350 |
Б | Выход газа | |||||||||||||
В | Выход конденсата | 50 | 80 | 100 | 100 | |||||||||
Г | Дренаж | 50 | ||||||||||||
Д | Для камеры
уровнемера | |||||||||||||
Е | Для термометра | 50/M27x2 | ||||||||||||
Ж | Для термометра
сопротивления | 25/M20x1,5 | ||||||||||||
З | Вход теплоносителя | 25 | ||||||||||||
И | Выход теплоносителя | |||||||||||||
К | Для манометра показывающего | 25/M20x1,5 | ||||||||||||
Л | Для отбора давления | |||||||||||||
М | Для дифманометра | |||||||||||||
Н | Для указателя уровня | 15 | ||||||||||||
Ц | Люк | 100 | 450 |
Отечественный газосепаратор сетчатый маркируется следующим образом:
ГС-Т-Ру-Dу-М-И
где:
1 - корпус, 2 - днище, 3 - опора, 4 - подогреватель, 5 - насадка, 6 - коагулятор, лист защитный
1 - корпус, 2 - днище, 3 - опора, 4 - подогреватель, 5 - насадка, 6 - коагулятор, лист защитный
Для заказа нашей продукции вы можете скачать опросный лист на газосепараторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
